Какие виды испытаний кабельных линий выполняются перед вводом в эксплуатацию?
Испытание кабельных линий перед вводом в эксплуатацию представляет собой комплекс технических мероприятий, направленных на проверку их исправности, безопасности и соответствия проектным решениям. Объем работ определяется назначением линии, классом напряжения, типом кабеля, способом прокладки, условиями эксплуатации и требованиями нормативной документации. В Сызрани специалисты компании ЭкспертизаРоссия выполняют лабораторный контроль и инструментальные измерения с применением поверенного измерительного оборудования и испытательного оборудования.
В состав работ могут входить визуальный осмотр трассы, проверка состояния оболочки, контроль правильности фазировки, определение целостности жил, измерение сопротивления изоляции, испытание повышенным испытательным напряжением, определение тока утечки и оценка электрической прочности изоляции. Для силовых кабелей дополнительно проверяется состояние концевых и соединительных муфт, качество заземления экранов, отсутствие механических повреждений и соответствие маркировки проектной документации.
При обследовании кабельных линий среднего и высокого напряжения учитываются особенности конструкции кабеля. В зависимости от технического задания может проводиться проверка коэффициента трансформации измерительных трансформаторов, сопротивления обмоток и сопротивления изоляции обмоток, если кабельная линия связана с трансформаторным оборудованием и распределительными устройствами. Также оценивается работа высоковольтных выключателей, ограничителей перенапряжения, устройств РЗА и вторичных цепей.
Методика проведения испытаний выбирается с учетом действующих правил устройства электроустановок, стандартов, регламентов производителя и проектных требований. По завершении формируются результаты измерений, протокол результатов и при необходимости техническое заключение. В документах указываются примененные методы, характеристики измерительного оборудования, условия проведения работ, выявленные отклонения и вывод о соответствии требованиям. Такой подход позволяет обнаружить повреждения изоляции, ошибки монтажа, дефекты соединений и другие неисправности до начала постоянной эксплуатации.
Как проверяется сопротивление изоляции и электрическая прочность кабеля?

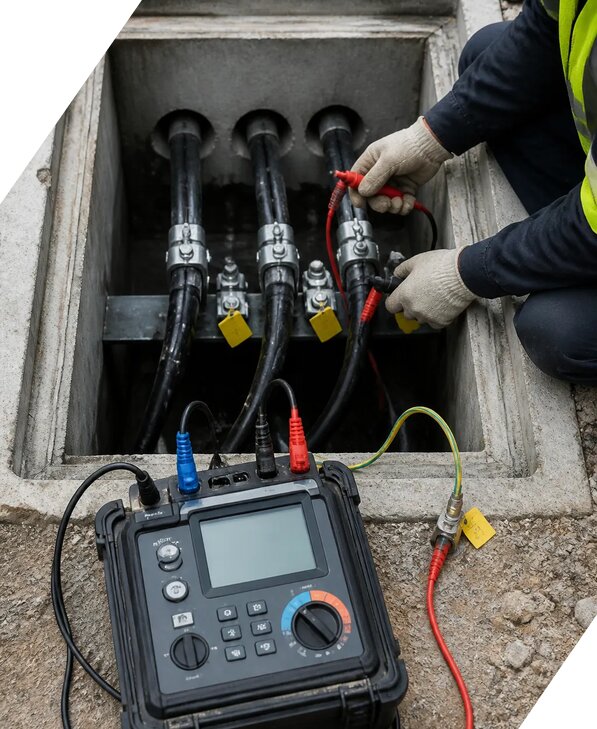

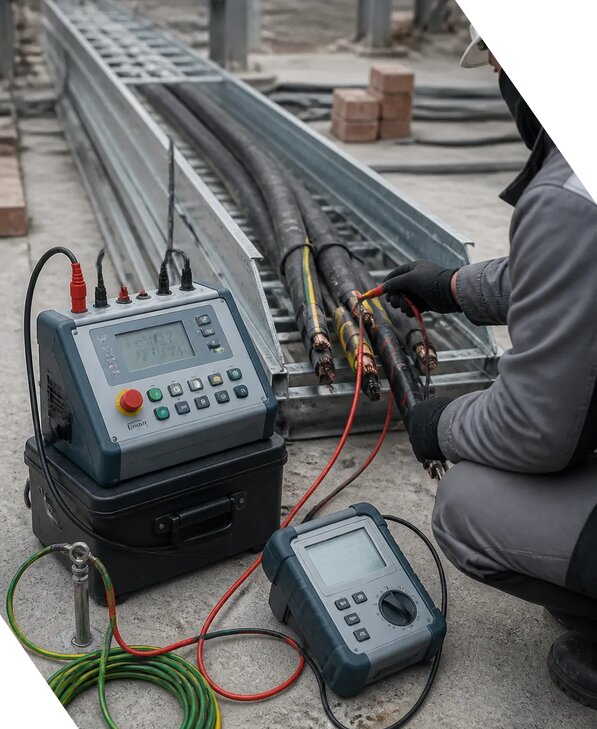

Проверка сопротивления изоляции и электрической прочности кабельной линии проводится по утвержденной методике проведения испытаний с учетом рабочего напряжения, длины трассы, конструкции кабеля и требований нормативной документации. Сначала специалисты отключают линию от оборудования, исключают случайную подачу напряжения, проверяют отсутствие остаточного заряда и подготавливают рабочее место. После этого выполняются натурные измерения с использованием измерительного оборудования, имеющего действующую поверку. В сентябре специалисты могут провести предварительную оценку состояния кабельной линии и определить необходимый состав испытаний.
Сопротивление изоляции измеряется между жилами, между каждой жилой и землей, а для кабелей с металлическим экраном дополнительно оценивается состояние экрана и его соединения с заземляющим устройством. Результат зависит от температуры и влажности, поэтому в протоколе фиксируются условия проведения измерений. Важное значение имеют стабильность показаний, отсутствие резкого снижения сопротивления и соответствие установленным нормативам. Значительная разница между жилами может указывать на локальное увлажнение, повреждение оболочки, нарушение технологии монтажа муфты или старение изоляции.
Испытательное напряжение подается поэтапно, с выдержкой времени, установленной методикой и техническим заданием. Во время процедуры контролируются ток утечки, устойчивость показаний и отсутствие пробоя. Испытание позволяет оценить электрическую прочность изоляции и выявить дефекты, которые не всегда обнаруживаются обычным измерением сопротивления. При необходимости применяются дополнительные методы диагностики электрооборудования, включая анализ коэффициента абсорбции, проверку поляризации и оценку диэлектрических потерь.
После завершения испытаний кабель разряжается и заземляется в соответствии с требованиями безопасности. В протоколе результатов отражаются схема подключения, примененное испытательное оборудование, величина и длительность воздействия, полученные значения, погрешность измерений и вывод о пригодности линии к дальнейшей эксплуатации. Если выявлены отклонения, техническое заключение содержит описание дефекта и рекомендации по ремонту, повторным испытаниям или замене поврежденного участка.
Что входит в обследование кабельных линий при поиске повреждений и неисправностей?
Обследование кабельных линий при наличии аварий, отключений, нагрева, срабатывания защиты или нестабильной работы направлено на установление фактического технического состояния и поиск места повреждения. Работы начинаются с изучения исполнительной документации, схем электроснабжения, предыдущих протоколов и сведений об условиях эксплуатации. Если документация неполная, специалисты уточняют фактическую конфигурацию сети по результатам осмотра и инструментальных измерений. Отдельно анализируются режимы нагрузки, история аварий, следы ремонтных работ и состояние кабельных муфт.
В ходе обследования проверяются целостность жил, сопротивление изоляции, наличие межфазных замыканий, замыканий на землю и обрывов. При необходимости определяется расстояние до места повреждения с применением специализированных методов. Для этого используется испытательное оборудование, позволяющее выполнять предварительный поиск, уточнять координаты дефекта и контролировать состояние линии после ремонта. Точный состав процедур зависит от типа кабеля, длины трассы, характера неисправности и доступности участков для проведения натурных измерений.
Параллельно оценивается состояние кабельных каналов, лотков, труб, мест прохода через стены, соединительных и концевых муфт. Проверяется отсутствие следов перегрева, влаги, коррозии, механического воздействия и нарушения радиуса изгиба. При наличии распределительных устройств дополнительно проводится диагностика электрооборудования: проверяются высоковольтные выключатели, ограничители перенапряжения, релейная защита, устройства РЗА, вторичные цепи и проверка АВР. Если кабель связан с трансформатором, в программу могут включаться измерение сопротивления обмоток, сопротивления изоляции обмоток, коэффициента трансформации и диэлектрических потерь.
По итогам работ заказчику передаются результаты измерений, протокол результатов и техническое заключение с указанием выявленного дефекта, его предполагаемой причины и рекомендаций по устранению. При необходимости выполняется контроль качества ремонта и повторное испытание восстановленной линии. Такой формат помогает не ограничиваться фиксацией факта аварии, а получить обоснованную оценку остаточного ресурса, эксплуатационной надежности и соответствия требованиям действующих норм.
Какие документы выдаются по результатам испытаний кабельных линий?
По результатам испытаний кабельных линий оформляется комплект технической документации, подтверждающий фактическое состояние объекта и результаты выполненных процедур. Основным документом является протокол результатов, в котором указываются адрес объекта, наименование и характеристики кабельной линии, марка и сечение кабеля, длина участка, номинальное напряжение, схема подключения, дата проведения работ и сведения об использованном оборудовании. В документе также фиксируются исходные условия, температура, влажность, примененное испытательное напряжение, продолжительность воздействия и полученные значения.
В протокол включаются результаты измерения сопротивления изоляции, тока утечки, электрической прочности изоляции и других параметров, предусмотренных техническим заданием. При расширенной программе могут отражаться данные по состоянию кабельных муфт, экранов, заземления, вторичных цепей и коммутационных аппаратов. Если в состав объекта входят трансформаторы или распределительные устройства, в документации допускается отражение результатов проверки коэффициента трансформации, сопротивления обмоток, сопротивления изоляции обмоток, работы высоковольтных выключателей, ограничителей перенапряжения, релейной защиты, устройств РЗА и системы АВР.
Важной частью документа является указание использованных методик, нормативных оснований и характеристик измерительного оборудования. Отдельно отражается погрешность измерений, поскольку достоверность выводов зависит не только от показаний прибора, но и от его класса точности, условий работы и правильности подключения. При выявлении несоответствий составляется дефектная ведомость или техническое заключение с описанием недостатков, вероятных причин, степени влияния на безопасность и рекомендаций по дальнейшим действиям.
Документы могут использоваться для приемки после монтажа, оформления допуска к эксплуатации, подтверждения качества ремонтных работ, подготовки к проверкам и планирования технического обслуживания. При проведении работ аккредитованной лабораторией порядок оформления определяется областью аккредитации и действующими требованиями к измерениям. Семену Антоновичу можно направить техническое задание и исходные схемы, чтобы заранее определить необходимый состав протоколов, перечень испытаний и формат итогового комплекта документов.
В каких случаях требуется повторное испытание кабельной линии и как оценивается ее соответствие требованиям?
Повторное испытание кабельной линии требуется после ремонта, замены участка, монтажа новой муфты, устранения повреждения изоляции, переподключения оборудования или длительного простоя. Оно также необходимо при выявлении неудовлетворительных результатов первичных измерений, срабатывании защиты без установленной причины, попадании влаги в кабельную трассу, перегреве соединений и изменении схемы электроснабжения. Отдельная программа может назначаться после реконструкции подстанции, модернизации распределительного устройства или проведения наладки электрооборудования.
Перед повторной проверкой устраняются обнаруженные дефекты, восстанавливаются соединения, проверяется качество монтажа муфт и заземления. Если поврежденный участок заменен, контролируется соответствие марки кабеля, сечения, длины и способа прокладки проектным решениям. После этого выполняются контрольные измерения сопротивления изоляции, проверка электрической прочности изоляции, определение тока утечки и другие процедуры, предусмотренные методикой проведения. Испытательное напряжение и длительность выдержки назначаются с учетом характеристик линии и требований нормативной документации.
Оценка соответствия требованиям выполняется не по одному показателю, а по совокупности результатов. Учитываются стабильность параметров, отсутствие пробоя, сопоставимость значений по фазам, состояние оболочки, качество соединений и корректность работы защитных устройств. При необходимости дополнительно проверяются высоковольтные выключатели, ограничители перенапряжения, релейная защита, устройства РЗА, вторичные цепи и проверка АВР. Для связанных цепей трансформаторного оборудования могут анализироваться коэффициент трансформации, сопротивление обмоток, сопротивление изоляции обмоток и диэлектрические потери.
После выполнения работ формируется протокол результатов с указанием всех измеренных параметров и условий проведения. При положительном результате в техническом заключении фиксируется вывод о возможности дальнейшей эксплуатации или ввода линии в работу. Если отдельные показатели не соответствуют нормам, документ содержит конкретные замечания и рекомендации по дополнительному ремонту. от 5065 руб/м² может использоваться только как ориентир для отдельных обследований строительной части объекта, поскольку итоговая стоимость испытания кабельной линии рассчитывается по длине трассы, напряжению, количеству кабелей, сложности доступа и составу измерений. При заказе услуги под ключ скидка от 15 процентов. Связаться со специалистом можно по телефону +7 931 105-63-33. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Компания работает с 2013 года, с 2013 года по 2026 выполнено более 2562 заказов.
